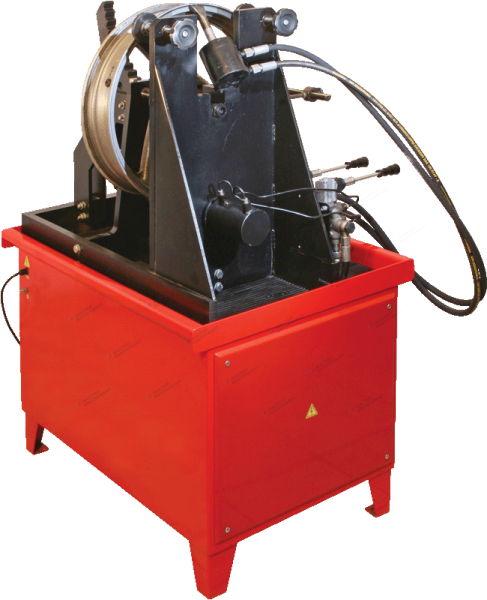

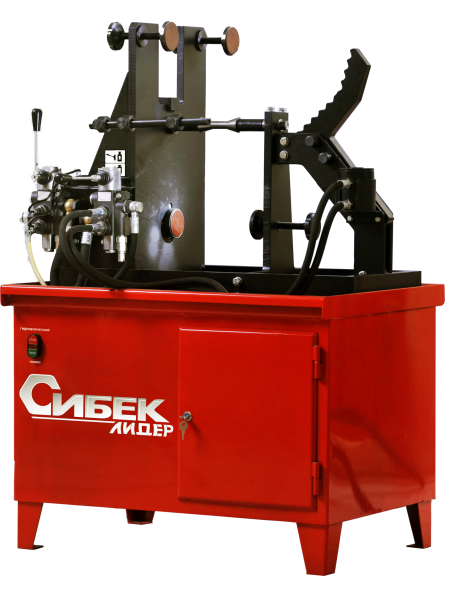

Станок для правки мотоциклетных дисков СиБЕК Лидер

Данное оборудование создано с учетом особенностей ремонта мотоциклетных дисков и предназначено для восстановления геометрии таких дисков диаметром до 19 дюймов.

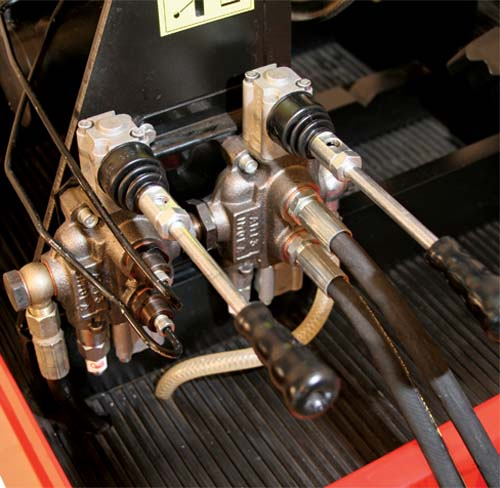

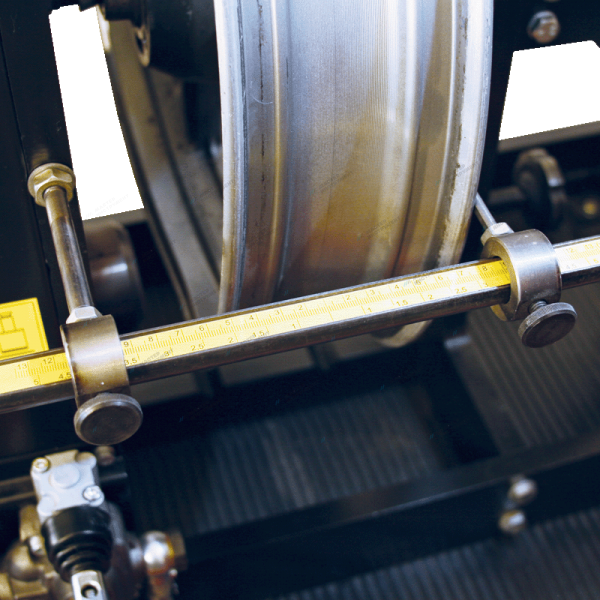

Конструктивно стенд для правки дисков «Лидер» представлен совокупностью агрегатов и узлов, смонтированных в соответствии с функциональными связями на металлическом корпусе, установленном на четыре опоры, обеспечивающих устойчивость стенда в целом. Корпус стенда представляет из себя металлический ящик с защитно-декоративным покрытием, внутри которого размещены гидростанция и инструментальный шкаф. Инструментальный шкаф представляет собой выдвижной ящик, используемый для хранения рихтующих насадок и сменных штоков переносного гидроцилиндра, а также других инструментов, применяемых в повседневной работе. На лицевой стороне кронштейна расположен указатель биения. Указатель биения представляет собой стержень с мерной шкалой и с двумя подвижными указателями для определения размера и места биения.

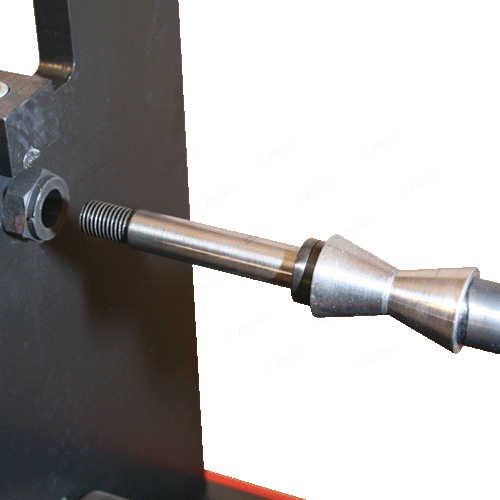

Установка диска на стенд осуществляется на ось, входящей в комплект стенда совместно с коническими (центрирующими) втулками и набором цилиндрических (выравнивающих) втулок. Выравнивание положения диска относительно вертикальной стойки, с целью удобства работы, осуществляется установкой необходимого количества цилиндрических втулок на ось. После выравнивания положения диска ось вворачивается в гайку, закреплённую на стойке и дополнительно крепится хомутом.

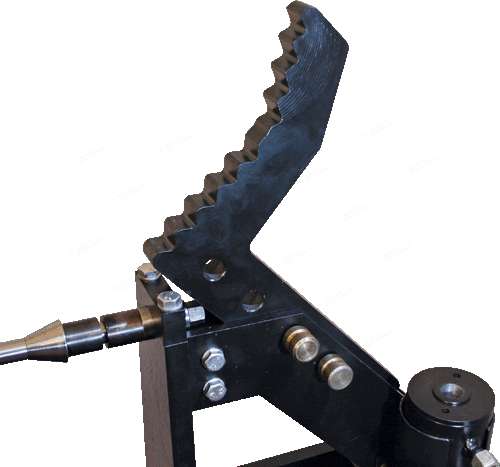

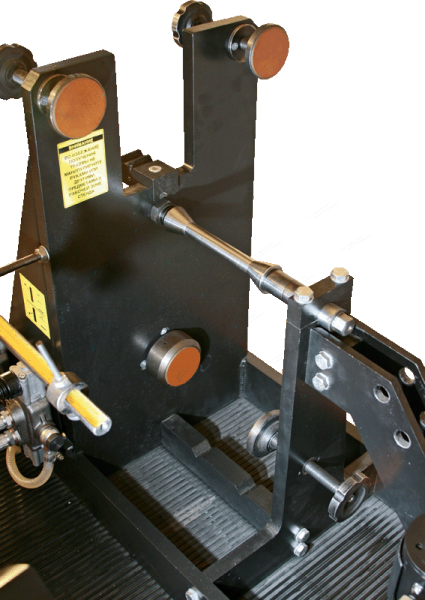

Для правки радиального биения диска необходимо выбрать зону правки, зафиксировать диск подвижными винтовыми упорами и в зависимости от типа повреждения произвести соответствующий вид правки мобильным гидроцилиндром. Опорой мобильного гидроцилиндра могут служить: непосредственно нижняя опора, подвижный угловой упор и переустанавливаемый упор на вертикальной стойке.

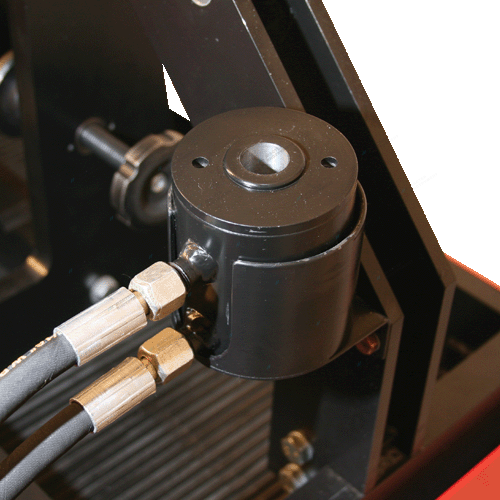

Правка торцевого биения посадочных поверхностей дисков («восьмерки») осуществляется при помощи стационарного гидроцилиндра, расположенного на вертикальной стойки стенда.
